Canare佳耐美L-4.5CHD數位影像同軸電纜(100M)
Canare佳耐美L-4.5CHD數位影像同軸電纜(100M)
知名品牌 專為8K/4K/UHD 12G-SDI設計 3G/6G相容
12G傳輸距離可達50M 5.5mm細線 公司貨
日本原裝進口100M整捲線 標準75Ω歐姆 VHDTV

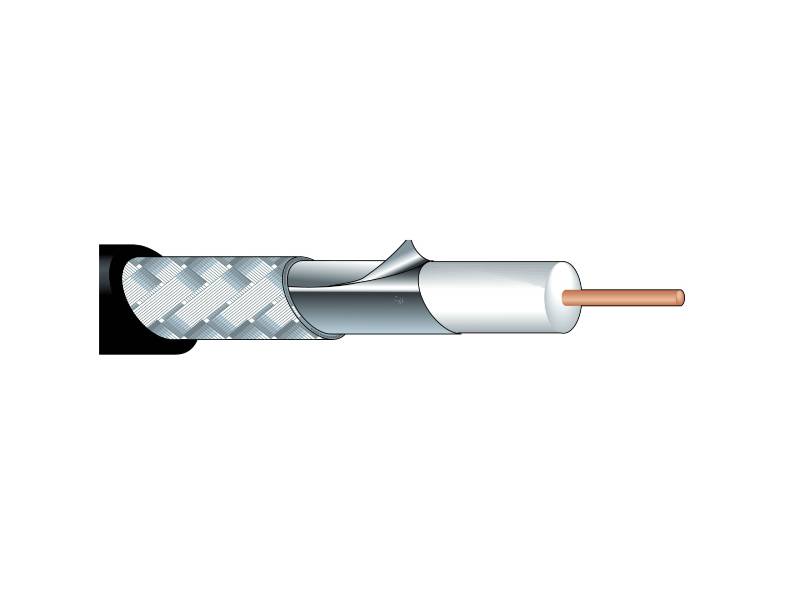

高解析電視(HDTV)專用同軸電纜(高發泡PE絕緣體)
■ L-CHD系列
最適合傳送HDTV-SDI信號。
傳輸距離為現有同等規格電纜(如7C電纜)的1.3倍。
鋁箔與編織隔離的組合提供了最好的隔離效果。
三層絕緣體結構，各層發泡比值不同，增加了電纜的強度和抗潮濕性能。
| 型號 |
包裝 規格 |
標稱 外徑 |
重量 | 內導體 | 絕緣 | |
|
芯線 結構 |
外徑 | 外徑 | ||||
| m | mm | kg/100m |
根/mm (AWG) |
mm | mm | |
| L-2.5CHD | — | 4.2 | 2.6 | 1/0.59A (23) | 0.59 | 2.59 |
| L-4.5CHD | 7.0 | 6.2 | 1/1.02A (18) | 1.02 | 4.57 | |
| L-5CHD | 7.7 | 7.4 | 1/1.20A (17) | 1.2 | 4.9 | |
| L-6CHD | 8.9 | 10 | 1/1.5A (15) | 1.5 | 6.1 | |
| L-7CHD | 10.2 | 13 | 1/1.8A (13) | 1.8 | 7.3 | |
| L-8CHD | 11.1 | 14 | 1/2.0A (12) | 2.0 | 8.2 | |
| 型號 | 外導體 |
內導體 阻抗 |
外導體 阻抗 |
靜態 電容 |
特性 阻抗 |
衰減 |
| 隔離密度及構成 | ||||||
| mm/ends/carriers | Ω/km | Ω/km |
nF/km 1kHz |
Ω |
dB/100m 750MHz |
|
| L-2.5CHD |
0.12TA/7/16 (95% 以上) |
≦64.3 | ≦16.9 | 53 | 75±3 | 30.2 |
| L-4.5CHD |
0.14TA/6/24 (91% 以上) |
≦23.3 | ≦9.9 | 53 | 75±3 | 17.4 |
| L-5CHD |
0.14TA/7/24 (93% 以上) |
≦16.1 | ≦8.2 | 50 | 75±3 | 15.6 |
| L-6CHD |
0.14TA/7/24 (93% 以上) |
≦10.3 | ≦7.2 | 50 | 75±3 | 12.9 |
| L-7CHD |
0.16TA/8/24 (93% 以上) |
≦7.1 | ≦6.1 | 50 | 75±3 | 10.9 |
| L-8CHD |
0.16TA/8/24 (90% 以上) |
≦5.8 | ≦6.3 | 50 | 75±3 | 9.6 |
只有線不含接頭，請另外選購
