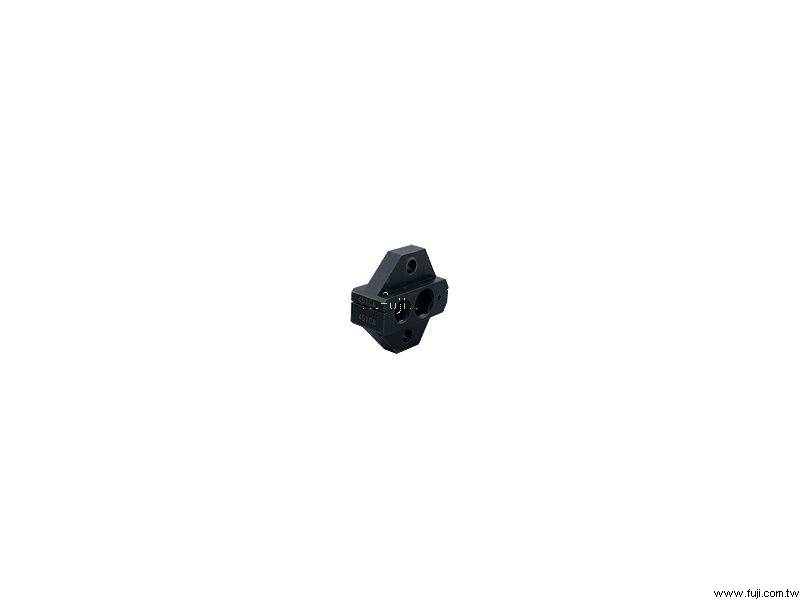

CANARE佳耐美TCD-55UHD壓接模組
CANARE佳耐美TCD-55UHD壓接模組
SDI/BNC/Q9壓接工具 Crimp Tools BCP-D55UHD專用
壓接鉗上可替換的壓接模組。
壓接模組請配合連接接頭做選擇。
具需 TC-1 配壓接模套使用
相關資料
Canare佳耐美全系列產品台灣中文型錄
Crimp Tools
| Model | Description | Standard package |
|---|---|---|
| TC-1 | Canare standard hand crimp tool. | 1 |
| TC-2 | TCD-8HD、 TCD-96C |
Die Sets
| Model | Pin crimp #1 (mm) | Pin crimp #2 (mm) | Sleeve crimp #1 (mm) | Sleeve crimp #2 (mm) | Hand Crimp Tools | Standard package |
|---|---|---|---|---|---|---|
| TCD-1DB | - | - | 3.94 | - | TC-1 | 1 pc |
| TCD-31C | 1.37 | - | 6.75 | - | ||
| TCD-3151D | 1.92 | - | 8.36 | 6.75 | ||
| TCD-316C | 1.35 | - | 9.4 | 6.75 | ||
| TCD-35CA | 1.35 | - | 7.6 | 5.85 | ||
| TCD-35D | 1.92 | - | 7.6 | 5.85 | ||
| TCD-35DF | 1.92 | 2.1 | 8.05 | 5.82 | ||
| TCD-4CA | 1.35 | - | 6.48 | - | ||
| TCD-451CA | 1.35 | - | 8.36 | 6.4 | ||
| TCD-5CF | 1.31 | - | 8.05 | - | ||
| TCD-5HD | 1.87 | - | 8.05 | - | ||
| TCD-55FA | 1.35 | 2.1 | 8.05 | - | ||
| TCD-55UHD | 1.62 | - | 8.05 | - | ||
| TCD-57C | 1.62 | - | 8.5 | - | ||
| TCD-65C | 1.92 | - | 9.4 | 7.6 | ||
| TCD-67HD | 2.1 | - | 10.2 | - | ||
| TCD-7CA | 1.87 | - | 10.2 | - | ||
| TCD-8HD | 2.4 | - | 11.26 | - | TC-2 | |
| TCD-96C | 1.92 | - | 11.26 | 9.4 | ||
| TCD-D253F | 1.1 | - | 5.1 | 5.85 | TC-1 | |
| TCD-D534F | 1.27 | - | 7.55 | 6.4 |
Compatible connector
| Model | Compatible connector |
|---|---|
| TCD-35CA | BCP-D33UHD、 BCP-B25HD、 BCP-B25HW、 BCP-B3F、 BCP-B45HW、 BCP-B53、 CP-A25、 BCP-A25F、 BCP-A3、 BCP-A3AHD、 CP-A3F、 BCP-A33、 BCP-A5、 BCP-A5F、 CP-VA3、 BCP-VA5、 CP-LC3、 BCP-LC3F、 BCP-LC5、 MBCP-C25F、 MBCP-C3F、 MCF-V5C3、 MCM-V5C3、 RCAP-C25HD、 RCAP-C3A、 RCAP-C3F、 RCAP-C53、 RCAP-C5A、 FP-C25HD、 FP-C3、 FP-C3F、 FP-C53A、 FP-C5、 SPP-C33-CL |
| TCD-35D | BP-C3、 BP-C4、 BP-C5、 TNP-C3、 TNP-C4、 TNP-C5、 RCAP-C3GS |
| TCD-35DF | BP-C5FA、 BP-C51F、 TNP-C5F、 NP-C5F、 NP-C51F、 SP-C5F、 SJ-C5F、 SMAP-C3F、 SMAP-C5F、 SMAJ-C3F、 SMAJ-C5F |
| TCD-4CA | BCP-B31F、 BCP-B4F、 BCP-A4、 BCP-A4F、 MBCP-C4、 MBCP-C4F、 BCJ-C4、 RCAP-C4A、 RCAP-C4F、 FP-C4、 FP-C4F、 VP-C4A、 VWP-C4A、 MVP-C4 |
| TCD-451CA | BCP-B31F、 BCP-B4F、 BCP-A4、 BCP-A4F、 CP-A52、 MBCP-C4、 MBCP-C4F、 BCJ-C4、 RCAP-C4A、 RCAP-C4F、 FP-C4、 FP-C4F、 FP-C52、 VP-C4A、 VWP-C4A、 MVP-C4 |
| TCD-5CF | BCP-B5F、 BCP-B51F、 BCP-LC5F、 MBCP-C5F、 RCAP-C5F、 FP-C5F |
| TCD-5HD | BCP-C5HD |
| TCD-55FA | BCP-B5F、 BCP-B51F、 BCP-LC5F、 MBCP-C5F、 RCAP-C5F、 FP-C5F、 BP-C5FA、 BP-C51F、 TNP-C5F、 NP-C5F、 NP-C51F、 SP-C5F、 SJ-C5F、 SMAP-C5F、 SMAJ-C5F |
| TCD-55UHD | BCP-D55UHD |
| TCD-67HD | BCP-C6HD、 BCP-C7HD |
| TCD-7CA | BCP-C7A、 BCP-C7FA、 FP-C7FA |
| TCD-D253F | DCP-C25HD、 DCP-C25HW、 DCP-C3F、 MCM-V4C25HW、 MDF-V4C25HW、 VP-C25HW、 MVP-C25HW、 MCVP-C25HW、 BCJ-D25HD、 BCJ-D25HW、 BCJ-D33UHD |
| TCD-D534F | DCP-C4F、 DCP-C53 |
| TCD-8HD | BCP-D8HD、 BCP-C8HD |
| TCD-8DF | SP-C8F |
