電動遙控雲台鏡頭控制環

ZEK-1 是您的攝影機 Zoom 控制的完美解決方案。 PTR-10 MARK II 可以讀取其自身的 Pan, Tilt 位置並將其發送回控制器以進行位置儲存和隨時調用。 現在借助 ZEK-1 雲台鏡頭控制環可以檢測並做 Zoom 的設定，並且儲存 Zoom 的設定位置讓控制器隨時調用保存的縮放位置。

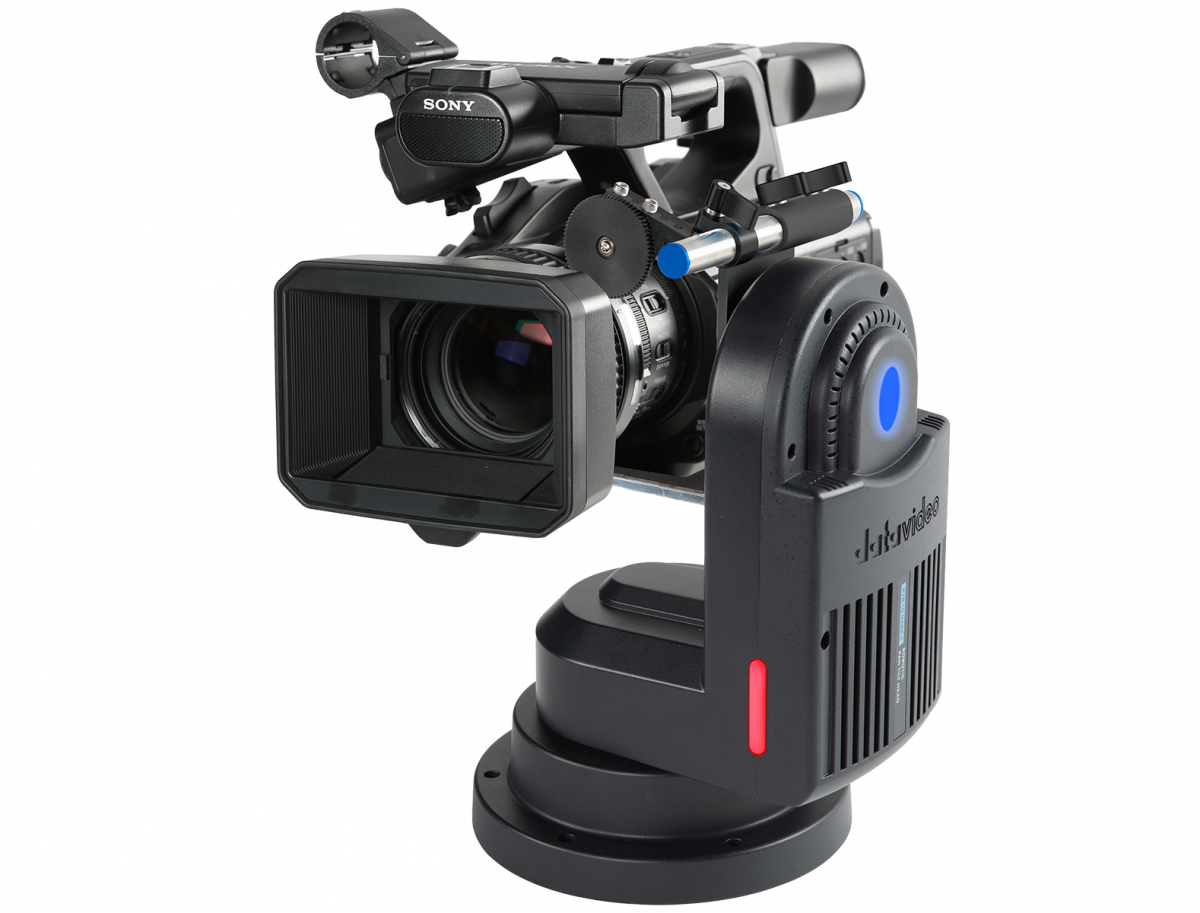

ZEK-1可以讀出像機上變焦環的旋轉變化

通過將 ZEK-1齒輪與攝影機變焦環接觸，ZEK-1可以讀出攝影機變焦環的旋轉變化。 因此，齒輪必須與攝 影機變焦環緊密配合以達到最佳精準度。

M0.8 齒輪在出廠時已安裝在變焦編碼器上

它可以與裝有 M0.8 齒輪的攝影機一起使用(通常是電影鏡頭)，也可以與齒圈帶一起使用。 我們還提供 M0.6 Gear 以供更換。Sony X200，Z280和其他帶有 Fujinon 鏡頭的攝影機通常都是 M0.6 Gear設計的。
　

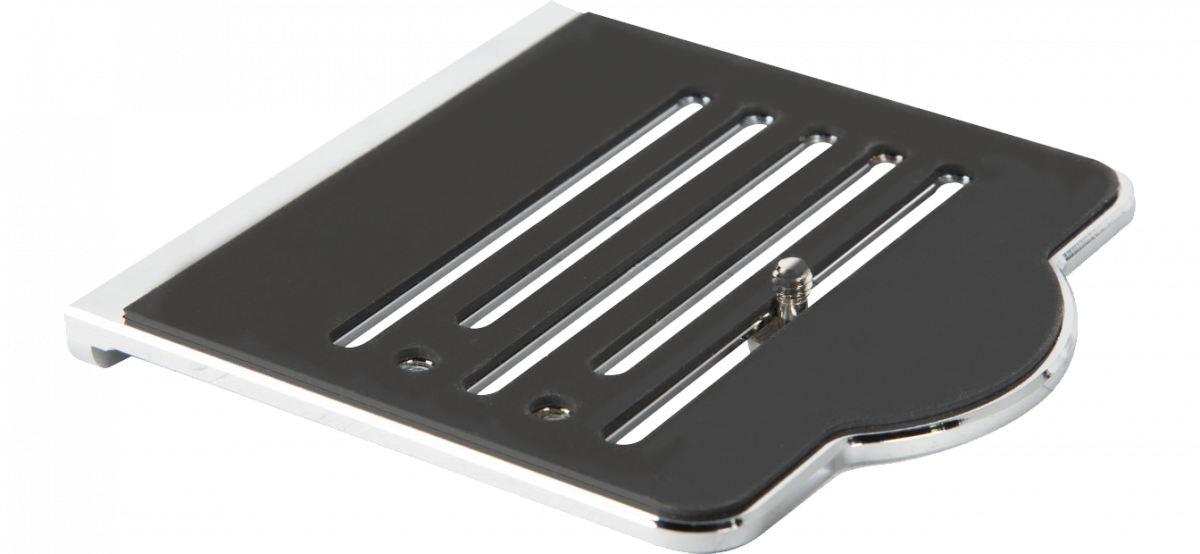

攝影機安裝板 (選配)

ZEK-1 的較大安裝板為您提供更大的攝影機安裝空間。

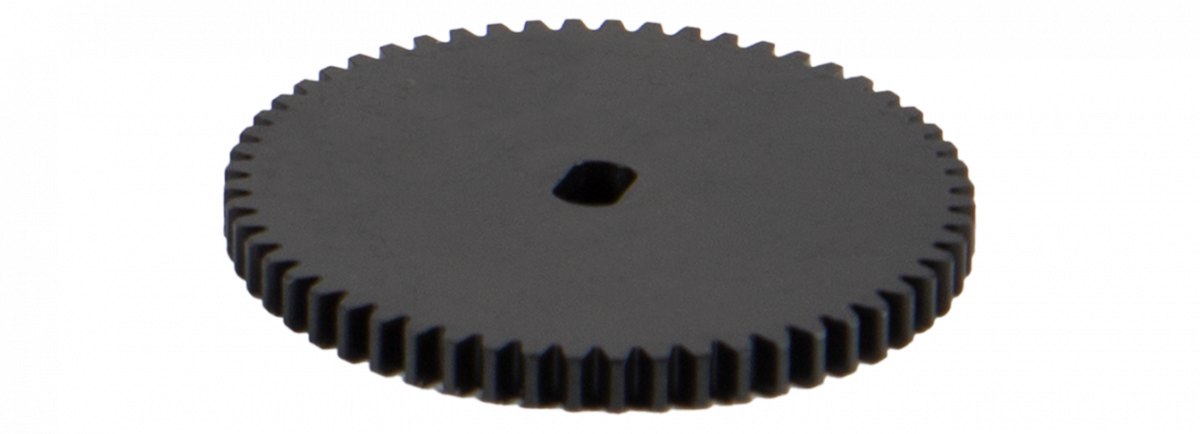

M0.6 齒輪

如果您使用變焦環上帶有 M0.6 齒輪的攝影機 (例如:Sony X200)，則額外的 M0.6 齒輪可 以與鏡頭直接匹配。
　

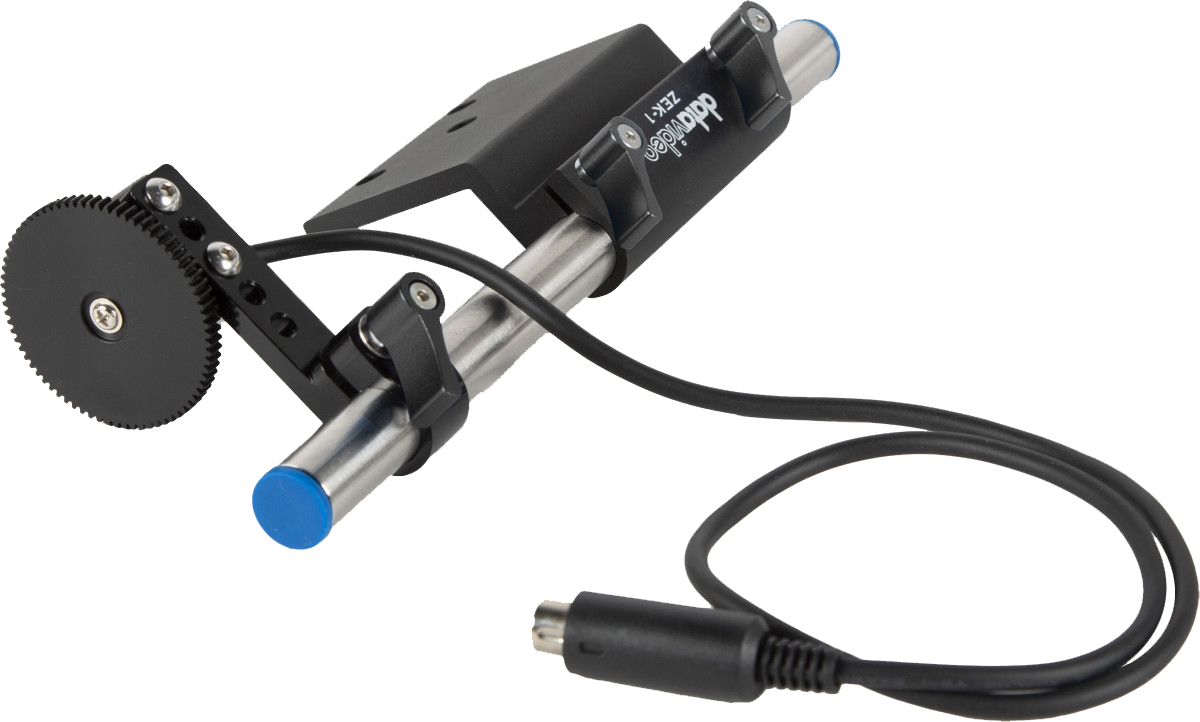

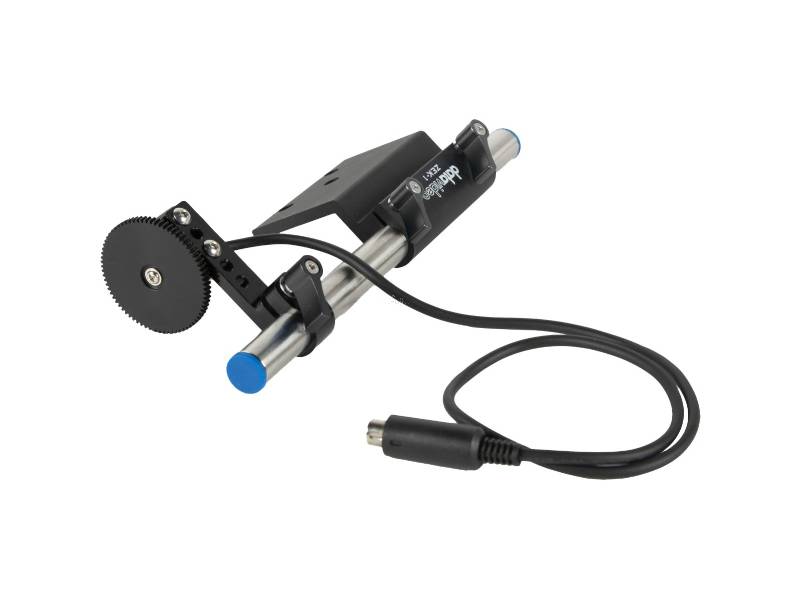

金屬承架與變焦控制環(M0.8 齒輪)

金屬承架將變焦控制環固定到位。 變焦控制環(M0.8 齒輪) 齒輪應與攝影機的變焦環穩合，並且 4 針 mini-DIN 連接器應連接至 PTR-10 / 10T MARK II 的 Zoom 變 焦傳感器接口。

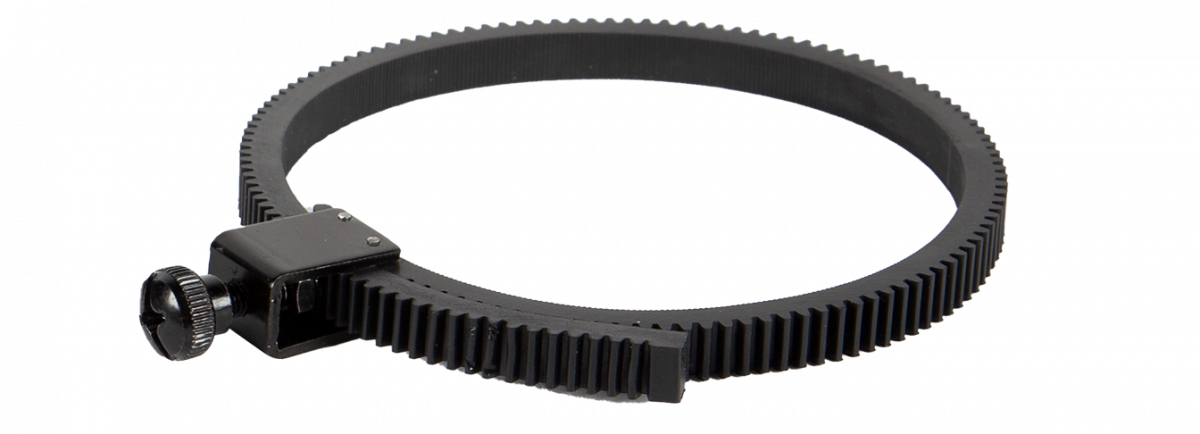

齒輪環皮帶專為 M0.8 齒輪而設計

如果攝影機的變焦環既不是 M0.6 也不是 PTR-10 / 10T MARK II 上的 M0.8，則將齒輪環皮帶纏繞在變焦環上。

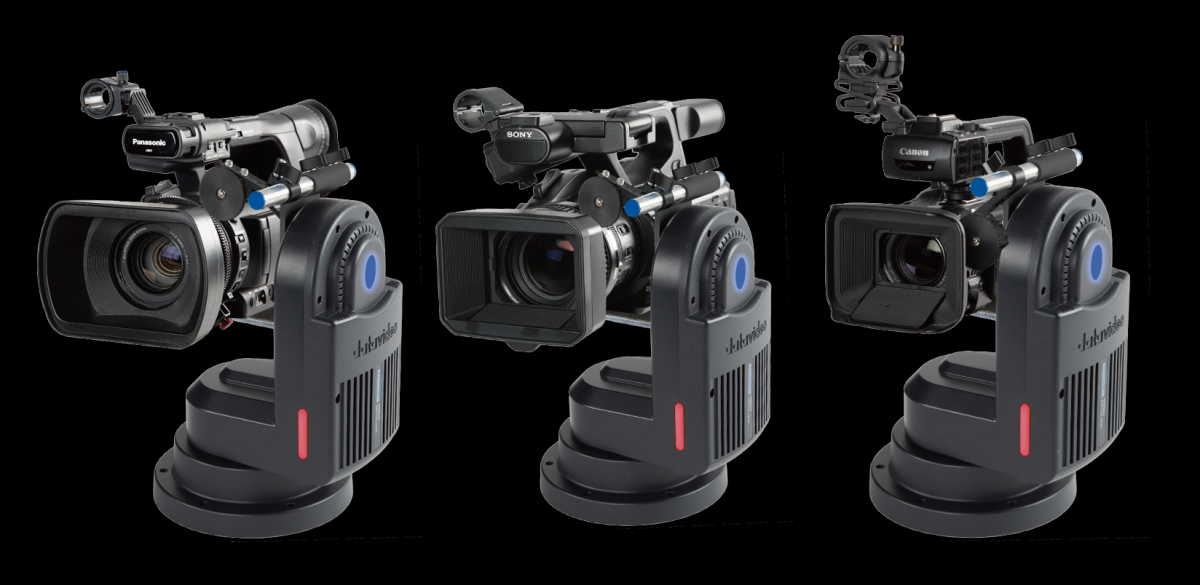

通過 Zoom 變焦移動環相容大多數攝影機，除了

一環zoom/focus 設計的攝影機
變焦環被 servo motor 盒擋住

　【How-To 教學影片】ZEK-1 電動遙控雲台鏡頭控制環操作教學 讓您的電動遙控雲台功能再升級

「ZEK-1 電動遙控雲台鏡頭控制環」
ZEK-1 是您的攝影機變焦控制的完美解決方案。 PTR-10 Mark II 可以讀取其自身的轉動位置，並將其發送回控制器以進行位置儲存和隨時調用。 現在借助 ZEK-1 雲台鏡頭控制環可以檢測並做變焦的設定，並且儲存變焦的設定位置讓控制器隨時調用保存的縮放位置。通過將 ZEK-1齒輪與攝影機變焦環接觸，ZEK-1可以讀出攝影機變焦環的旋轉變化。

　
